安科兴业立足矿山安全与岩土工程技术优势，针对磷石膏资源化利用开展专项研究，成功研发磷石膏-电石渣-专用胶凝材料三元协同固化充填技术，实现高掺量、高性能、高环保达标，为大宗工业固废安全消纳与矿山绿色开采提供全新解决方案。
一、磷石膏：量大难用，行业亟待破题
磷石膏是湿法磷酸生产副产物，每生产1吨磷酸约产生5吨磷石膏。我国磷石膏年产量超7500万吨，历史堆存量突破8.7亿吨，综合利用率不足50%。
原状磷石膏存在三大难题：
·浸出液pH=2.4，呈强酸性；
·可溶氟、磷酸盐严重超标；
·胶凝活性低、稳定性差，难以直接利用。
长期堆存不仅占用土地，更存在地下水、土壤污染风险，资源化利用已成为制约行业绿色发展的突出难题。
二、技术路线：以矿山回填为场景，高值化利用磷石膏
矿山回填定向利用方案：以高比例磷石膏为骨料，搭配电石渣作为碱性激发剂，复合安科自研专用胶凝材料，协同实现：
·磷石膏高掺量消纳；
·污染物稳定固化；
·充填体强度与耐久性达标；
·满足井下泵送与长期服役；
三、试验设计：科学配比，精准优化
试验采用双因素三水平设计，固定料浆浓度70%，研究胶凝材料（7%/10%/13%）与电石渣（2%/3%/4%）的协同效应，共9组配比，磷石膏占比83%~91%。

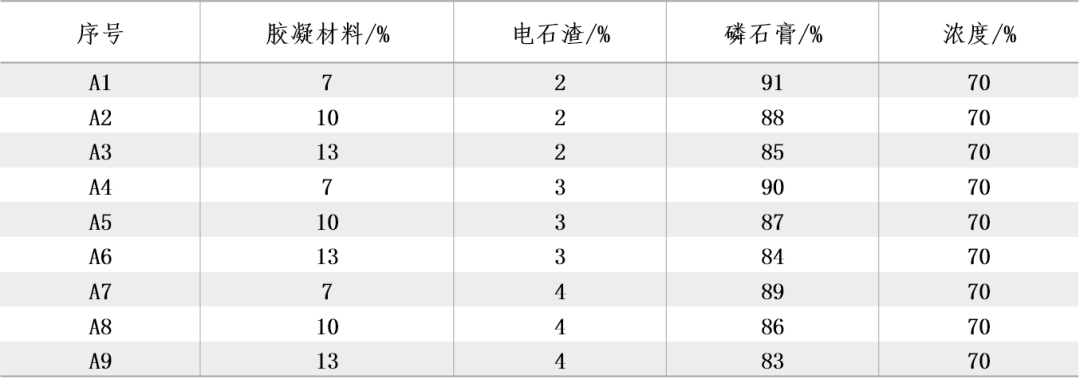

表1 磷石膏充填材料各组分试验配合比
测试标覆盖流动度、抗压强度、孔隙率、酸蚀强度保留率、冻融损失率、浸出毒性。
四、核心试验成果 （一）泵送性能：流动性达标，满足井下输送
·磷石膏掺量越高，初始流动度越低；
·优化配比：胶凝材料10%+电石渣3%+磷石膏87%+减水剂0.7%；
·流动度稳定23.4cm，适配矿山常规泵送要求。

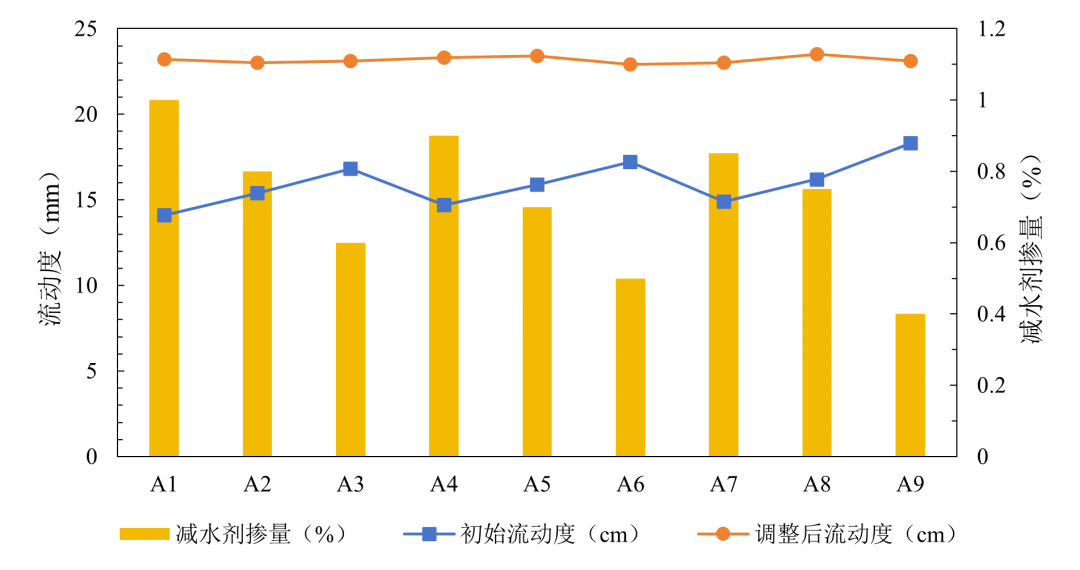

图1 流动度与减水剂用量变化趋势
（二）力学性能：强度提升显著
·胶凝材料掺量7%→13%，28d抗压强度1.8MPa→6.1MPa，增幅239%；
·电石渣3%时强度最优；
·胶凝材料10%~13%+电石渣3%，可满足矿山回填强度需求。

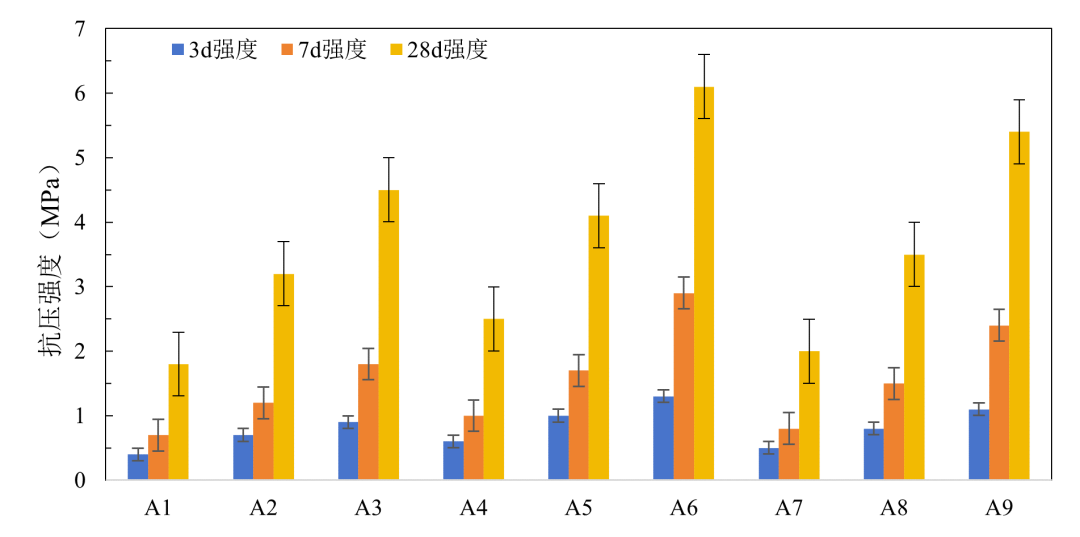

图2 不同配比抗压强度变化
（三）耐久性能：适配井下恶劣环境
井下要求：孔隙率＜25%、酸蚀保留率＞80%、冻融损失率＜18%。最优配比A5（10%胶凝材料+3%电石渣）
·孔隙率：22.1%
·酸蚀强度保留率：85.4%
·冻融损失率：12.7%
完全满足井下长期服役要求。

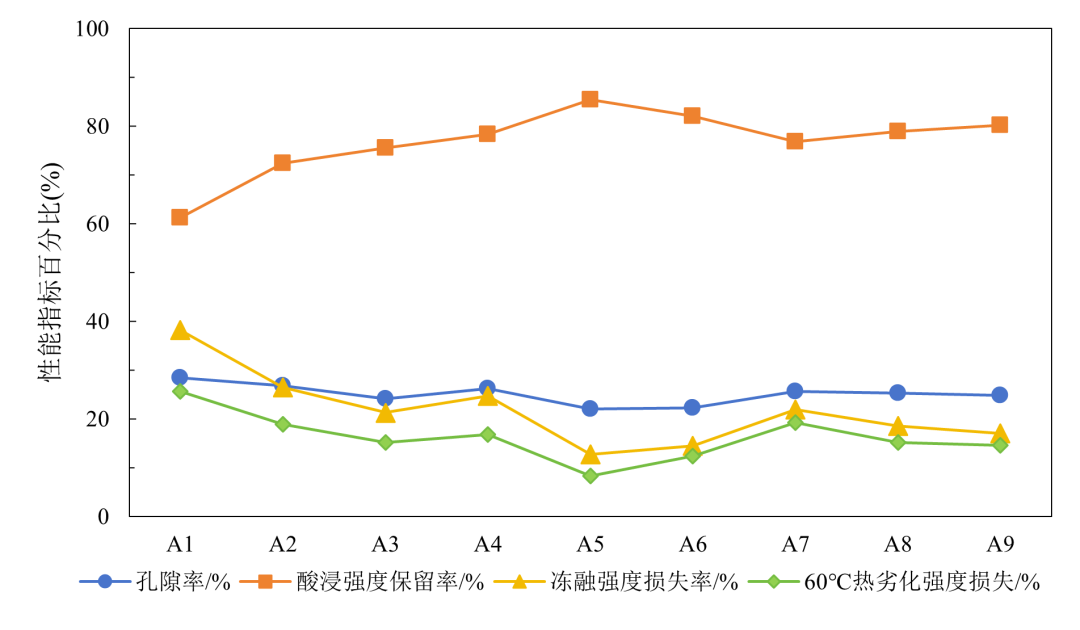

图3耐久性试验结果
（四）环保性能：第三方检测，稳定固化达标
原状磷石膏浸出污染物超标，经固化处理后：
·氟化物：11.5mg/L → 0.28~2.81mg/L
·磷酸盐：168mg/L → 0.03~0.09mg/L
·重金属（Cr、Pb、Hg、As、Cd）未检出
·pH稳定在9.1~11.2，体系安全可控
所有指标符合《污水综合排放标准》（GB 8978-1996）。

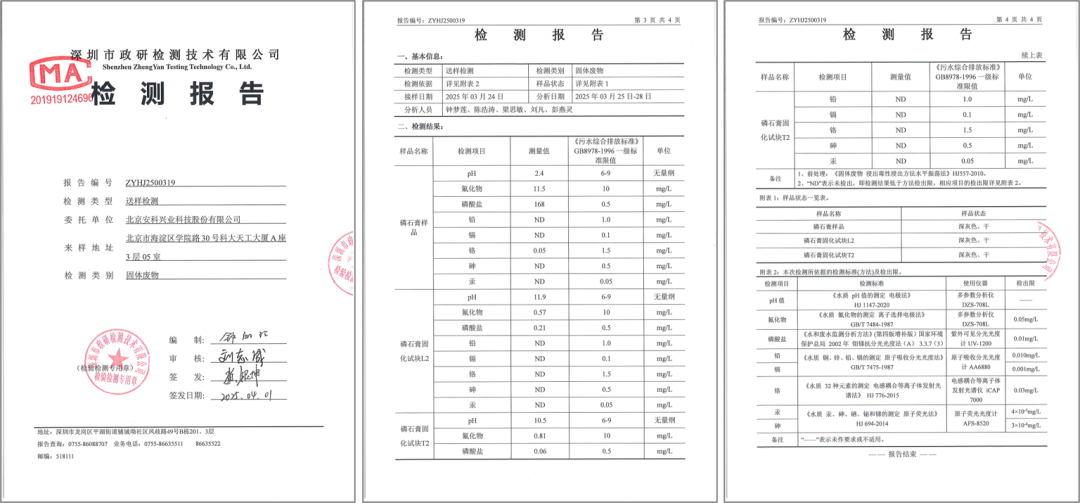

图4 第三方检测报告（磷石膏原样→固化体对比）
五、工程化方案：全链条充填工艺
基于最优配比，安科兴业形成预处理—混料—输送—养护一体化工艺：
六、研究结论
展望
安科兴业将持续推进工业中试与现场示范，开展不同产地磷石膏适配性研究，优化成本与工艺，推动技术产业化落地。诚邀磷化工（885863）、矿山企业携手合作，推动磷石膏从“固废包袱”变为“绿色资源”，共同守护矿山安全，助力行业低碳绿色发展。
